乾電池から5V供給可能なアダプタ

単三乾電池2本から、PDAや携帯電話に電源を供給
出来るアダプタを買ってきました。

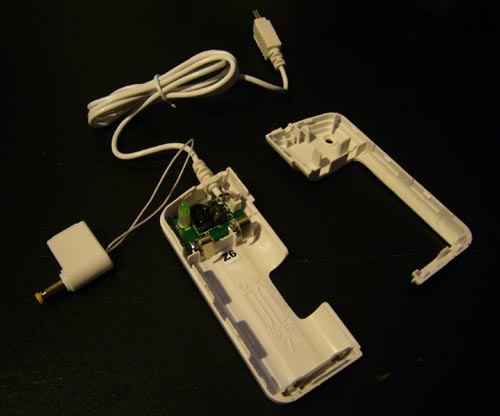

早速内部を開けてみると、当たり前だけど昇圧回路が
入っています。
また、おいらの使い方だとケーブルが長すぎるので、
毎度の事ながら短く加工しておきます。

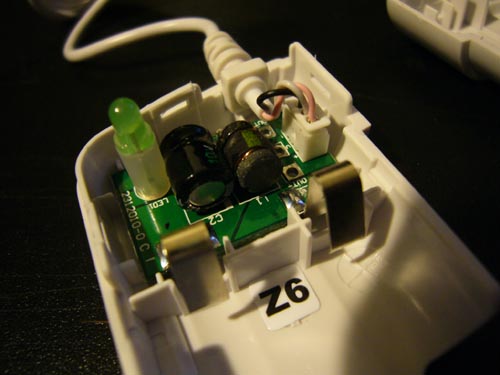

これが昇圧回路。
トランスとコイルの簡単な構造である。
グリーンの LED は通電中を示すもの。

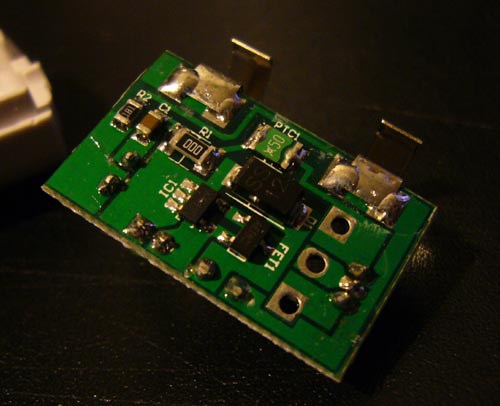

基盤裏側には制御用らしき IC が見える。

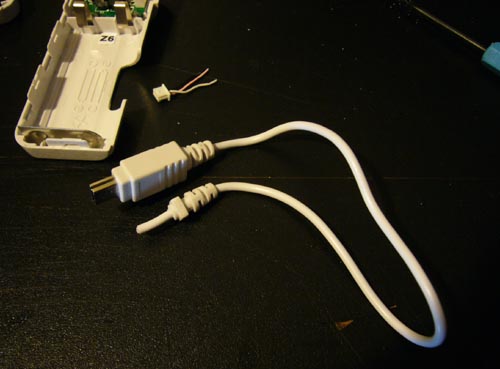

早速配線の短縮加工を行う。
まず、長さだが、まあこのくらいにしておくか。
技術的な加工の難易度はゼロに近いので、さくさくと
作業を進める。

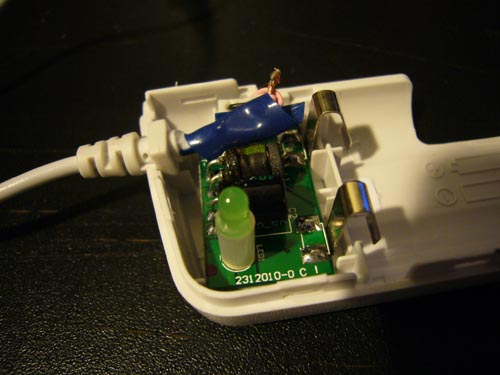

絶縁処理だけはちゃんとやっておかないと、カバンの
中から火が出たりするので、そこだけ要注意(笑)。

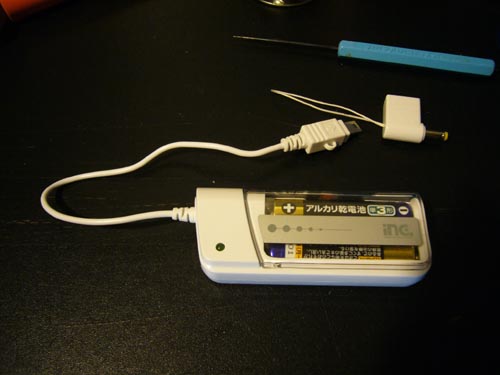

こんな感じで改造完了。
ちなみに、標準のコネクタはminiUSBですが、付属の
アダプタによりZero3やEM-ONE、PSP等に使える 5Vの
変換プラグが付属しています。
ただ、この変換プラグ自体は、内部の配線がストレートでは
無いので、このアダプタ以外では使用できませんでした。
