C1のLCDのメンテナンス

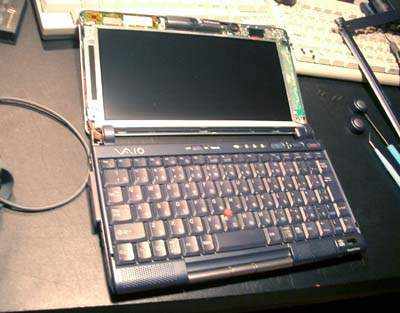

C1のLCDのメンテナンスをしました。	購入してから１年半が経過したVAIO C1ですが、カメラがぐらぐらしてきたり、たまに画面の中央に縦ラインが出たりと不具合が出始めたので、LCD側のメンテナンスをしてみました。ま、縦ラインはC1特有の問題みたいで、WEBを見てると同じ症状の方がたくさんいるみたいです。こんなのどう考えても接触不良なんで簡単に直るだろうと、とりあえずさくさくと分解です。

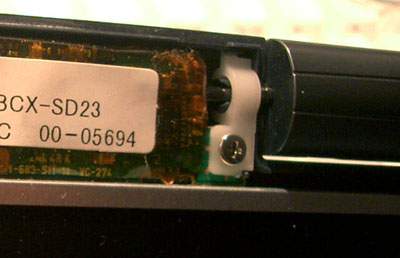

	まずはカメラのぐらぐらの修理です。ネジの増し締めだけで済むかと思っていたのですが、ばらしてみたらネジ自体のトルクで締まっているわけではありませんでした。この白いパーツの内径自体が広がってしまっているみたいなんで、ここのパーツを外し、バーナーで暖めながら内径を小さくしました。結果はとにかくいい感じで、かちっとした感触になりました。んー、やってよかった。

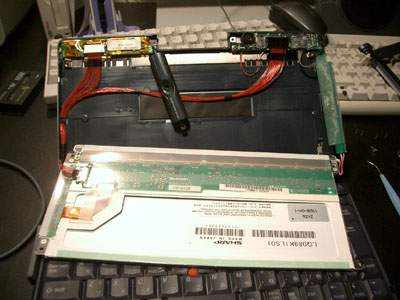

	それにしてもC1のLCDをばらしてびっくりしたのはフラットケーブルの少なさ。普通ノートPCのLCDをばらすとフラットケーブルばかりで耐久性に不安があるのですが、C1は細いリード線がたくさん束になっていて、なんとも頼もしい感じです。ま、実際可動部分で無ければあんまし関係ないのですが、何度もばらしても大丈夫そうな作りには非常に好感がもてました。

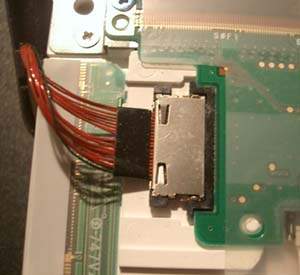

	LCD下側のコネクタ部分。ここもいい感じ。こうやって見てみると、取り回しの面積の関係でフラットケーブルが使えなかったのかも知れない。とにかく内部が狭いので、細い線を束ねて取り回してるのかな。

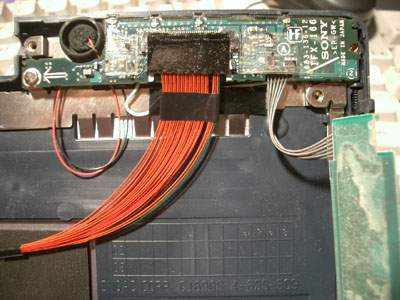

	この美しいライン。たまりませんな。この美しい内部レイアウトを見るためだけにばらしてみるのもイイかもしれん。

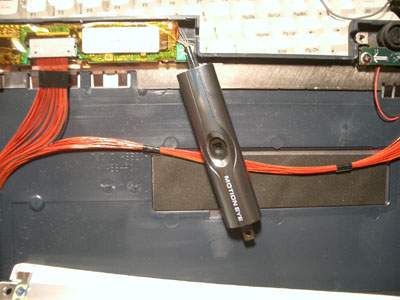

	それにしても液晶の周りいっぱいにカメラ基板、LCDのバックライト用インバータ、インジケータ制御基板がびっしりと詰まっているのはすごいですな。

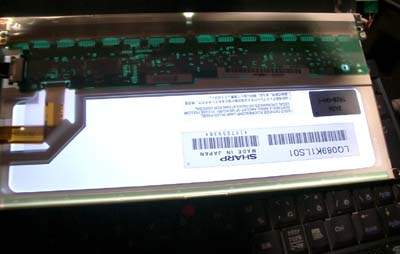

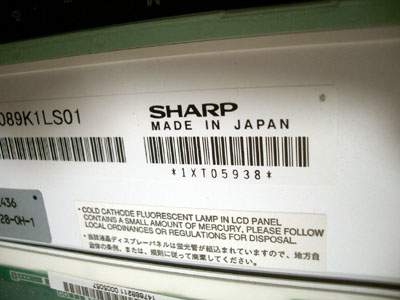

	ちなみにIBMのThinkPad240もそうでしたが、液晶はやっぱりSHARP製でした。なんか、いままでばらしたノートPCのほとんどの液晶がSHARP製でした。そういえば液晶の裏にボリュームが付いていました。バックライトの明るさ調整のようです。(後から分かったのですが、このVRはバックライトの調整用ではありませんでした。バックライトはプラスマイナス２本によりインバーター基板と結線されていました--03/12加筆)

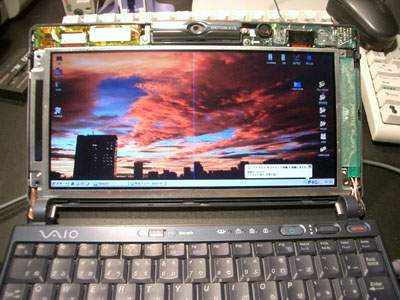

	ところですごく分かりにくいのですが、液晶の中央のラインが分かるでしょうか。 C1関連のWEBによると、液晶枠の下側中央を軽く押してやると消えると書いてあり、たしかにそのようにするとラインは消えるのですが、そんなの気持ち悪いしカッコ悪いので、各部コネクタ部分をテープで補強すると共に、液晶の裏側の隙間があいている部分に薄いスポンジパッドを貼り付けました。これで持ち運ぶときでも内部で線がぐらぐらしたりしないし、コネクタ部分もスポンジで多少圧着されてるしで、なんか丈夫になった気分です。ちなみにくみ上げ後はラインは全く出なくなりました。
	ところでこのSHARPの液晶、バックライトをつけると裏面もきれいに光ります。なんかすごくいい感じ。けど、後ろに光が漏れていると言うことは、この分の光を前面に回せば、バックライトがもっと明るくなるような。。。ま、現状でも暗くないからいいんだけどさ。

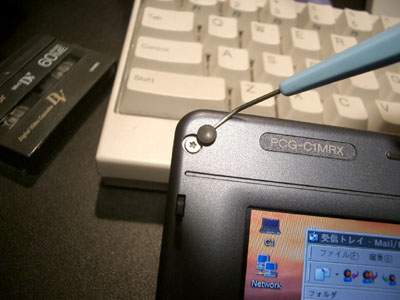

	ちなみにC1をばらすときに絶対に必要なのがトルクスドライバ。しかも普通のトルクスビスではなく、５角形の特殊なものです。最近のCLIEにもこのビスが使われていますが、何のことはない。これって SONYの携帯電話に使われているビスと一緒なんで、東急ハンズとかで普通に携帯電話用特殊ドライバとして工具が売ってます。
	最後にメクラ蓋をつけて終了です。結果はとにかくいい感じ。何度も書くけどいい感じ。エンジンのオーバーホールじゃないけど、今度は腰下のメンテをしようかなと。ていうか、9.5mm厚の60GB HDD買ってきたんで載せ替えしたいんだけど、データの移行がめんどくさいからやってなかったのだが、DriveCopy とかのソフト使えばFATもデータも全てそのままコピーできるみたいなんで、それ買って楽してやってみようかと思ってます。ちなみに、デスクトップのプライマリとセカンダリに、3.5インチ→2.5インチの変換コネクタをつけてこのソフトを実行させればいいらしい。ま、近いうちに試してみるよ。
